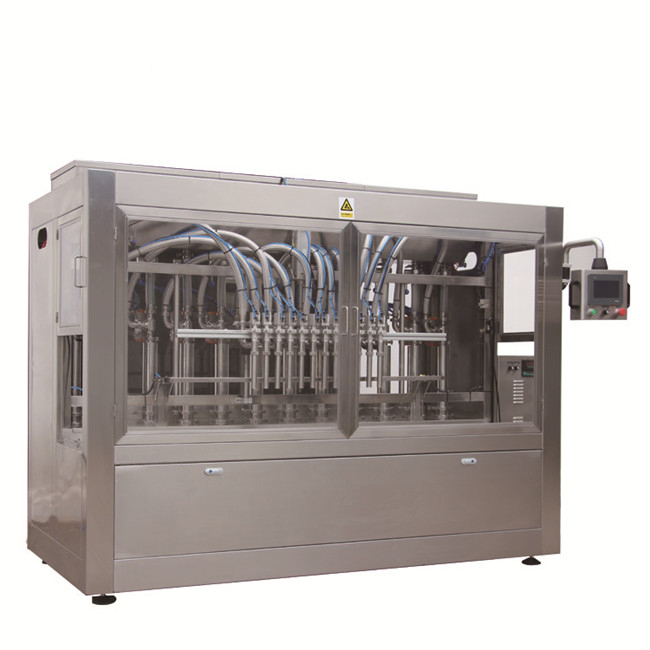

Riempitrice automatica di bottiglie di liquido Riempitrice di olio in vendita

Riempitrice automatica di bottiglie di liquido

L'imbottigliatrice liquida automatica è la macchina più utilizzata nell'industria farmaceutica. La macchina trova applicazione anche nell'industria alimentare, chimica e affini. Il design monoblocco consente di risparmiare spazio poiché i moduli di riempimento e tappatura a vite / ROPP sono costruiti sulla stessa base e sull'unità comune per i moduli di riempimento e sigillatura. Il principio di riempimento è volumetrico, spostamento positivo del prodotto con pistone e disposizione dei cilindri. Un altro punto culminante di questo riempitore rotativo è che tutti i pistoni possono essere impostati per volumi diversi impostando le tracce delle doppie camme. La regolazione più fine del volume dei singoli cilindri è inoltre costruita sui rulli di scorrimento delle camme.

Il concetto di riempimento e sigillatura di Monoblock garantisce inoltre standard QMP molto elevati, poiché le bottiglie vengono sigillate immediatamente dopo il riempimento. Il modulo di tenuta rotante abbinato al riempimento e offre una tenuta accurata. L'alimentatore automatico di tappi incorporato su una colonna separata evita che particelle di polvere / tappo cadano in bottiglie riempite. La macchina Monoblocco è dotata di funzionalità integrate per l'automazione in linea come sensori per la caduta delle bottiglie agli arresti della macchina di alimentazione, l'accumulo di bottiglie extra all'alimentazione in uscita e per l'accumulo del tappo l'arresto dell'alimentatore.

specificazione

Modello	1	2	3
Tasso di produzione	Fino a 30 bottiglie / minuto	Fino a 60 bottiglie / minuto	Fino a 100 Boottle / Minute
Numero di teste di riempimento	Due	quattro	Otto
Numero di teste di tappatura	Uno	Uno	quattro
Tipo di tappatura	ROPP / vite
Specifica di input § Diametro contenitore, Altezza contenitore	Da 25 mm a 90 mm, da 36 mm a 300 mm
Gamma di riempimento	Da 30 ml a 1000 ml con l'aiuto di ricambi adeguati.
Diametro del cappuccio	20mm, 28mm, 30mm e 33mm con l'aiuto di parti di ricambio
Specifiche di potenza	2,5 HP
caratteristiche elettriche	440 Volt, trifase, 50 Hertz, sistema a 4 fili
accessori opzionali	Controllo logico programmabile (sistema) con MMI Cabinet di profilo in alluminio che copre la macchina completa
La dimensione complessiva	2300 mm (L) X 900 mm (L) X 1680 mm (H) ca.	2500mm (L) X 900mm (W) X 1680mm (H) ca.	3000mm (L) X 950mm (W) X 1680mm (H) ca.

Le caratteristiche più importanti

• Modello GMP compatto.
• Sistema "No Bottle - No Filling".
• Tutte le parti di contatto in materiale AISI SS 316 con sistema di facile rimozione per una facile pulizia.
• Costruzione della macchina in materiale AISI SS 304.
• Tavola rotante di alimentazione per l'alimentazione automatica delle bottiglie.
• Ugello da immersione per riempimento senza schiuma.
• Precisione di riempimento molto elevata.
• Ingresso e uscita automatici delle bottiglie.
• Variazione minima nel tempo.
• Convertitore di frequenza CA variabile per la regolazione della velocità.
• Contatore di bottiglie digitale per il conteggio della produzione.

Operazione di processo

La tavola girevole di avanzamento consegna le bottiglie una ad una al trasportatore SS mobile. Le bottiglie entrano nel punto di riempimento attraverso il trasportatore SS. Ugello di riempimento riempire il volume di liquido preimpostato nella bottiglia. Il blocco di dosaggio a bullone esagonale consente di utilizzare facilmente diversi volumi di riempimento con un tempo minimo di utilizzo. L'azionamento principale è costituito da un cambio azionato da un motore CA e controllato da un convertitore di frequenza CA. La velocità può essere impostata in termini di bottiglie al minuto. L'azionamento del nastro trasportatore è costituito da un motoriduttore ad albero di trasmissione gestito da un convertitore di frequenza CA. Una manopola può impostare la velocità del trasportatore.

Le bottiglie piene si muovono sul nastro trasportatore e si inseriscono in una ruota a stella in entrata da un verme in entrata. Mentre si muovono la ruota a stella in entrata, le bottiglie raccolgono i tappi uno ad uno dallo scivolo di consegna. La testa discendente a tenuta discendente mantiene il collo della bottiglia con la pressione desiderata. La sigillatura viene eseguita in modo programmato roll-on, il posizionamento accurato dei tappi viene effettuato meccanicamente mediante un riordinatore rotante, per dirigere correttamente i tappi nello scivolo, quando il lo scivolo viene riempito, l'azionamento rotante non riordinato è disinnestato, quindi non vi è alcuna possibilità di danneggiare i tappi. Il rullo di tenuta ha luogo a causa della testa di tenuta rotante e trasferisce il movimento dei rulli di tenuta e filettatura a causa della camma di tenuta. Le bottiglie sigillate vengono scaricate dalla ruota a stella esistente sui trasportatori. Bottiglie debitamente riempite e sigillate in avanti verso l'etichettatrice per ulteriori operazioni.
