Questa macchina è applicabile per l'etichettatura di superfici circolari, come contenitori rotondi, la descrizione dell'applicazione di dettaglio come la seguente tabella:
| Problema | Descrizione dell'applicazione |
| Contenitore applicabile | È possibile selezionare i seguenti scenari per una macchina: 1) Contenitore tondo, come una bottiglia rotonda 2) Superficie circolare, come un contenitore con una sezione di arco circolare |
| Tipo di etichetta applicabile | Etichetta autoadesiva 1) Non trasparente come standard 2) Trasparente come optional |
| Numero dell'etichetta | 1) 1 etichetta 2) 2 etichette stampate su un rotolo di etichette |

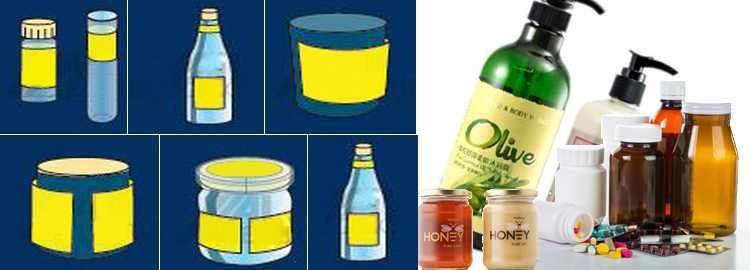

Di seguito sono riportati gli stili di riferimento dei contenitori:
Caratteristiche standard
• Adatto a contenitore rotondo o contenitore con una sezione di arco circolare, segnale o doppia etichettatura
• Acciaio inossidabile 304 e lega di alluminio di alta classe come costruzione della macchina
• Le esclusive testine di etichettatura consentono il serraggio e la tensione dell'etichetta in modo più costante. E assicurare l'accuratezza dell'etichettatura.
• Il dispositivo di etichettatura professionale migliora la qualità dell'etichettatura. Per garantire senza rughe e senza bolle. E tenuta della sovrapposizione.
• Le scale di calibrazione sono un comodo dispositivo per l'adattamento della forma contenuta
• Controllo HMI PLC e touchscreen per ottenere operazioni intelligenti e risoluzione dei problemi
• Controllo intelligente, tracciamento fotoelettrico automatico, senza oggetto nessuna etichettatura, nessuna correzione automatica dell'etichetta
Caratteristiche opzionali
• Sensore di rilevamento dell'etichettatura trasparente
• Stampa online della barra dei codici
Secondo l'impostazione dei parametri del PLC tramite HMI touchscreen, il contenitore dal processo a monte, attraverso il trasportatore. Passare le ruote di separazione del contenitore ,. Sychonize con contenitore e sistema di rilevamento dell'etichettatura, il contenitore ottiene un'etichettatura accurata dalle testine di etichettatura. Il dispositivo di rinforzo dell'etichettatura garantirà la qualità dell'etichettatura come passaggio finale.
Ad eccezione del design della macchina, la configurazione dei componenti chiave determinerà la qualità della macchina o del sistema, di seguito è riportata la configurazione dell'elenco dei componenti chiave:
| No | componenti | Materiale / Elenco breve |
| 1 | Controller logico programmabile | Delta, Siemens, Mitsubishi, Panosonic |
| 2 | Touch screen | Weinview, Siemens, Delta, Kinco, Panosonic |
| 3 | Servomotore / stepper | Teco, Delta, Panosonic, Leadshine |
| 4 | Convertitore di frequenza | Delta, Schneider, Leadshine |
| 5 | Componenti elettrici chiave | Schneider, Chint, Ls, Ark |
| 6 | Protezione chiave e relè | Schneider, Delixi |
| 7 | Cilindro, filtro | Airtac, SMC |
| 8 | Sensore fotocellula | Autonica, Keyence, Leuze, Panosonic, Datalogic |
| Catalogo 1J-x-xxxxx | T-21100 | |
| Metodo di controllo | Automatico | |
| Numero di etichette | 1 come standard o 2 etichette stampate sullo stesso rotolo di etichette | |
| Trasparenza dell'etichetta | Non trasparente | |
| Adesivo | Autoadesiva | |
| Macchina di codifica / stampa | Escludere | |
| Larghezza dell'etichetta | 15-150 mm - Includi la carta posteriore | |
| Lunghezza dell'etichetta | 20-340mm | |
| Velocità di etichettatura | 30-80 pezzi / min per motore normale 40-120 pezzi / min per servomotore | |
| tolleranza di etichettatura | +/- 1mm | |
| Diametro del contenitore | 25-100 mm | |
| Diametro esterno del rullo | 280 millimetri-Max | |
| Diametro interno del rullo | 76 millimetri | |
| Velocità standard | Servomotore: 5 ~ 25m / min Motore passo-passo: 5 ~ 19m / min | |
| Comprimere aria richiesta | Non applicabile | |
| Consumo d'aria | Non applicabile | |
| Requisiti di potenza | CA 220 V 50 / 60Hz | |
| Consumo elettrico | 0.53Kw | |
| Peso approssimativo (netto) | 185 kg | |
| Dimensione ('mm) | 1950 * 1100 * 1300 millimetri | |
In pratica, confrontiamo con la semplice macchina sul mercato, ci stiamo concentrando maggiormente sui dettagli, i vantaggi come indicato nella seguente tabella:
| Target di etichettatura | Il nostro design |
| Senza rughe | Ragionevole dispositivo guida etichette, include a) Etichetta guida e tiraggio b) Mantenimento della tensione dell'etichetta, c) etichettare i processi di separazione |
| Niente bolle | Etichettatura e dispositivi di rinforzo ragionevoli |
| Etichettatura accurata | a) Sensore di rilevamento etichette di alta qualità e posizione regolabile b) Dispositivo di regolazione della posizione del contenitore c) Controllo della sincronizzazione delle etichette |
| Funzionamento flessibile | a) Controllo a pedale / Rilevamento automatico b) Etichette singole o doppie c) La stampa del codice può essere integrata d) Programmazione flessibile tramite PLC e) Protezione necessaria, come corto circuito, sovraccarico ecc |
Per consentirti di comprendere comodamente i nostri prodotti, sono disponibili i seguenti documenti, ma non solo, da fornire in fase di acquisto
| No | Documento | Codice | Descrizione |
| 1 | Guida alla selezione dei prodotti | SG | Per selezionare o personalizzare i prodotti adatti per i clienti in base al feedback della Guida alla selezione, che include background del progetto, parametri e requisiti di altri clienti |
| 2 | Profilo dei prodotti | PP | Per consentire ai clienti di comprendere la panoramica dei prodotti, le sezioni Covers di Funzioni di base, Applicazione, Costruzione, Prodotti tipici, Approvazioni e Funzionalità opzionali |
| 3 | Istruzioni per l'installazione | NEL | Spiegare la fase di installazione dell'apparecchiatura e includere anche le istruzioni per la messa in servizio |
| 4 | Manuale d'uso | UM | Per coprire il contenuto di Funzionamento e manutenzione e Risoluzione dei problemi |
Filosofia della personalizzazione
Il prodotto dimostrativo potrebbe non soddisfare perfettamente le tue esigenze, la nostra filosofia è quella di personalizzare le tue reali necessità, di ridurre al minimo la capacità e la funzione al minimo. Per offrirti prestazioni e prodotti bilanciati. Di seguito sono riportati i fattori da prendere in considerazione durante la personalizzazione:
• Sensore di rilevamento dell'etichettatura trasparente
• Stampa online della barra dei codici
Guida alla selezione
Le guide alla selezione sono disponibili per la circolazione, contattaci per ottenere supporto per la selezione e la personalizzazione dei prodotti.
dichiarazione
- Le immagini che dimostrano in questo profilo rappresentano prodotti di gamma e soggetti al design più nuovo o personalizzato
- A causa dell'enorme numero di aggiornamenti della documentazione, i dati indicati in questo profilo potrebbero non essere aggiornati tempestivamente, si prega di contattare il nostro servizio clienti per la versione più recente.
- Le caratteristiche o le funzioni visualizzate in questo profilo sono soggette alla descrizione aggiuntiva dell'offerta
